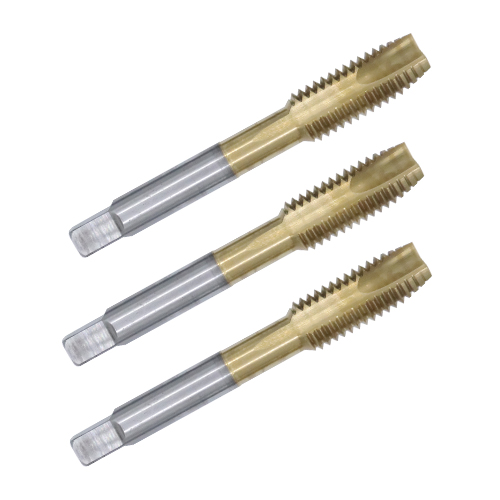

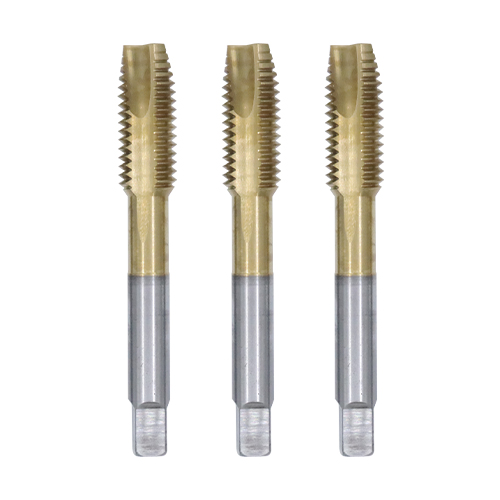

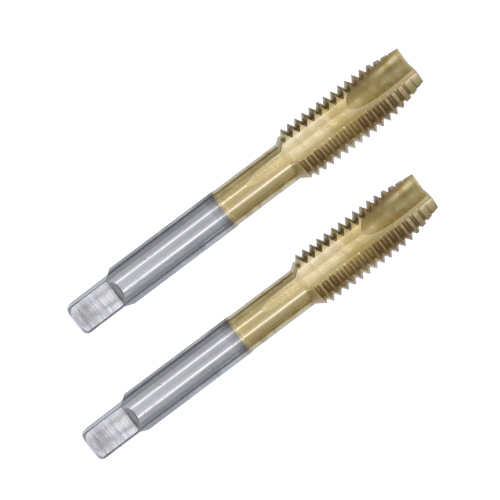

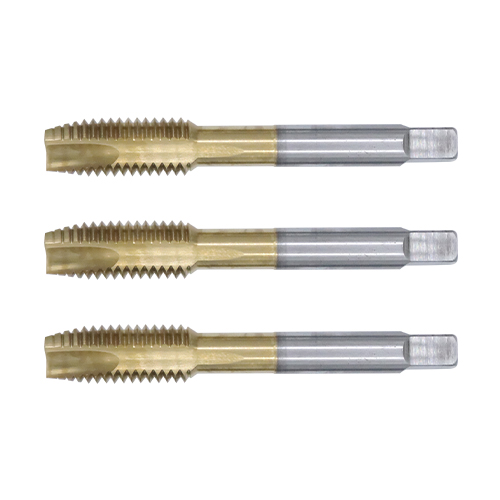

Titanu dengti spiraliniai čiaupai yra vienas iš aukštos kokybės gaminių, kuriuos jums gali pasiūlyti ZXGLW gamintojai. Jie daugiausia tinka įvairių nerūdijančio plieno gaminių apdirbimui ir gamybai, tenkina pramoninio perdirbimo poreikius ir gali būti pritaikyti įvairioms staklėms. Mes primygtinai reikalaujame kokybės kontrolės, buvome novatoriški ir novatoriški bei pripažinti daugelio vietinių ir užsienio klientų. Ateityje mes ir toliau reikalausime gamybos, tyrimų ir plėtros.
1: Titanu dengti spiraliniai čiaupai yra plačiai naudojami apdorojant ir gaminant įvairius nerūdijančio plieno gaminius ir yra efektyvus apdorojimo įrankis. Produktas yra geros kokybės ir gali susidoroti su įvairiomis darbo sąlygomis.
2: Išsamios specifikacijos, tinkamų variantų galima rasti skirtingiems apdorojimo poreikiams.
3: Optimizuotas pagal nerūdijančio plieno savybes, tvirtą patvarumą ir didelį efektyvumą
4: Rekomenduojamos staklės: gręžimo staklės, sriegimo staklės, automatinės frezavimo staklės, CNC staklės, CNC staklės, paprastos staklės
Danga: TICN danga
Medžiaga: HSSE
Dydžių diapazonas: titanu dengti spiraliniai taškiniai čiaupai yra įvairių dydžių, kad atitiktų skirtingus skylių skersmenis. Jie taip pat gali būti pritaikyti pagal jūsų individualius poreikius.
|
Produktas specifikacijas |
Pikis |
Ašmenys ilgio |
Rankena skersmuo |
Iš viso ilgio |
Produktas galva |
Gręžimas skersmuo |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43 mm |
smaigalys |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12 mm |
3 mm |
46 mm |
smaigalys |
2,0 mm |
|
M3x0,5 |
0.5 |
13 mm |
4 mm |
49 mm |
smaigalys |
2,5 mm |
|
M4x0,7 |
0.7 |
15 mm |
5 mm |
55 mm |
smaigalys |
3,3 mm |
|
M5x0,8 |
0.8 |
19 mm |
5,5 mm |
62 mm |
smaigalys |
4,2 mm |
|
M6x1.0 |
1.0 |
22 mm |
6 mm |
67 mm |
smaigalys |
5 mm |
|
M8x1,25 |
1.25 |
22 mm |
6,3 mm |
71 mm |
butas galva |
6,8 mm |
|
M10x4,5 |
1.5 |
24 mm |
7 mm |
74 mm |
butas galva |
8,5 mm |
|
M12x1,75 |
1.75 |
32 mm |
8,5 mm |
83 mm |
butas galva |
10,3 mm |
|
M14x2,0 |
2.0 |
30 mm |
11,2 mm |
95 mm |
butas galva |
12 mm |
|
M16x2.0 |
2.0 |
33 mm |
12,3 mm |
102 mm |
butas galva |
14 mm |
|
M18x2,5 |
2.5 |
38 mm |
14 mm |
112 mm |
butas galva |
15,5 mm |
|
M20x2,5 |
2.5 |
40 mm |
14 mm |
112 mm |
butas galva |
17,5 mm |
|
M24x3.0 |
3.0 |
38 mm |
18 mm |
130 mm |
butas galva |
21 mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Pastaba: visi matmenys matuojami ranka ir gali šiek tiek skirtis; todėl dėl tikslių matavimų reikia pasikonsultuoti su tikru produktu. Standartinėms seklioms angoms siūlome naudoti nurodytą apatinės skylės dydį.
Tačiau, jei skylės yra gilesnės (nuo 2,5D iki 4D ar didesnės), apatinės skylės skersmuo turėtų būti padidintas nuo 1,2 iki 1,4.
Būkite atsargūs: atsižvelgiant į didelį čiaupo kietumą titano dengimo mašinoje, nerekomenduojama sriegti sriegimo darbų nei rankiniu būdu, nei naudojant elektrinį grąžtą.
